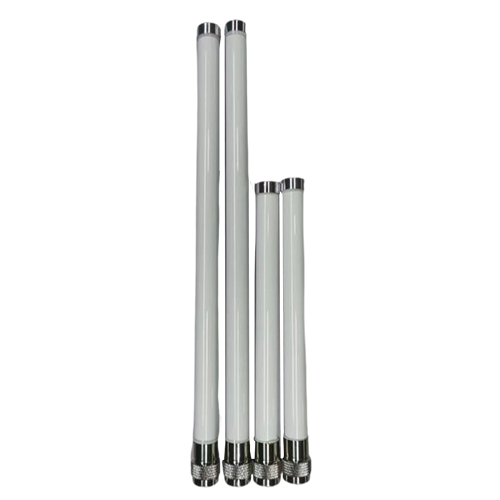

      ANT-2458-6X7Y 室外双频全向天线

      产品简介

      ANT-2458-6X7Y 室外双频全向天线...

      彩页下载

      购物车 在线咨询
      • 产品特点
      • 产品规格
      • 订购信息
      • 相关手册
      • 产品资质

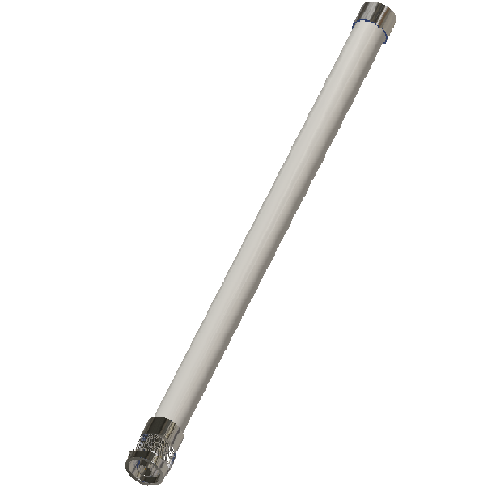

      室外双频全向天线

      产品规格

      1 产品性能指标

      1.1 电性能指标

      频率范围-MHz
      		 2400-2483/5150～5850MHz
      带宽-MHz
      		 83/700
      增益-dBi

      2.4G:6dBi

      5G:7dBi

      水平面波瓣宽度－°
      		360°
      垂直面波瓣宽度－°
      		 30°/15°
      驻波比-VSWR
      		≤2
      输入阻抗-Ω
      		 50Ω
      极化方式
      		 垂直
      最大功率-W
      		 50w
      连接接头
      		 N-K
      接地方式
      		 直流接地
      电阻-Ω
      		 ≤1


      1.1 机械能指标

      天线尺寸-mm

      2.4G:φ21×318

      5g:φ21×200

      天线罩材料
      		 PVC
      颜色
      		白色
      重量－kg /
      		 /
      工作温度范围－℃
      		 -40～70
      抗风速率 千米/小时
      		 241


      2 天线驻波图

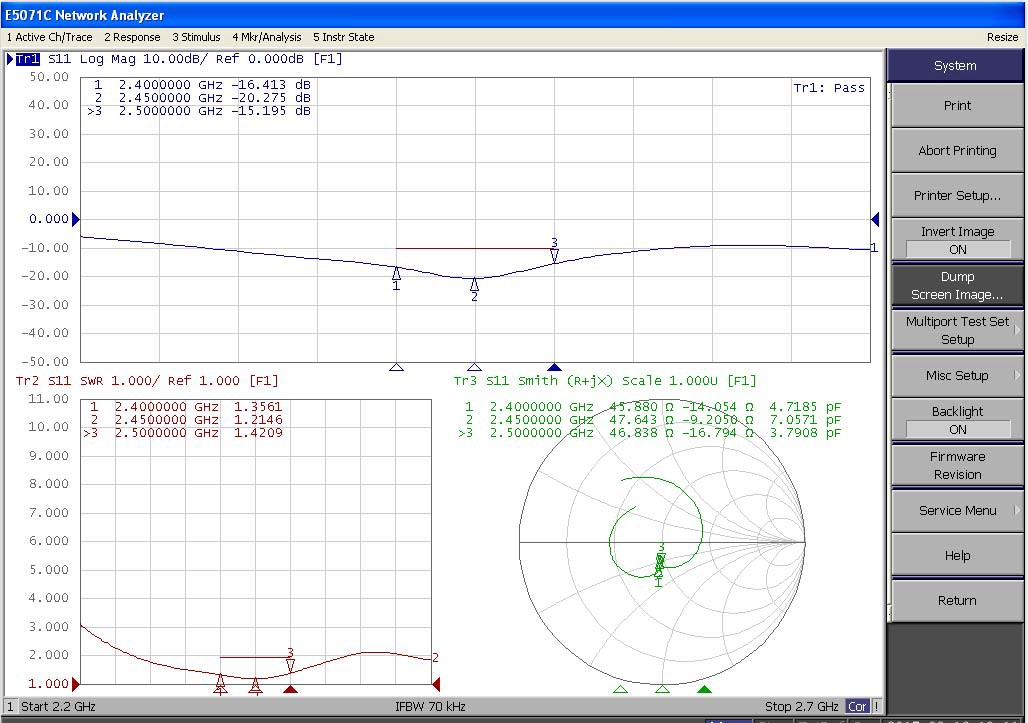

      2.4G ：


      端口驻波图

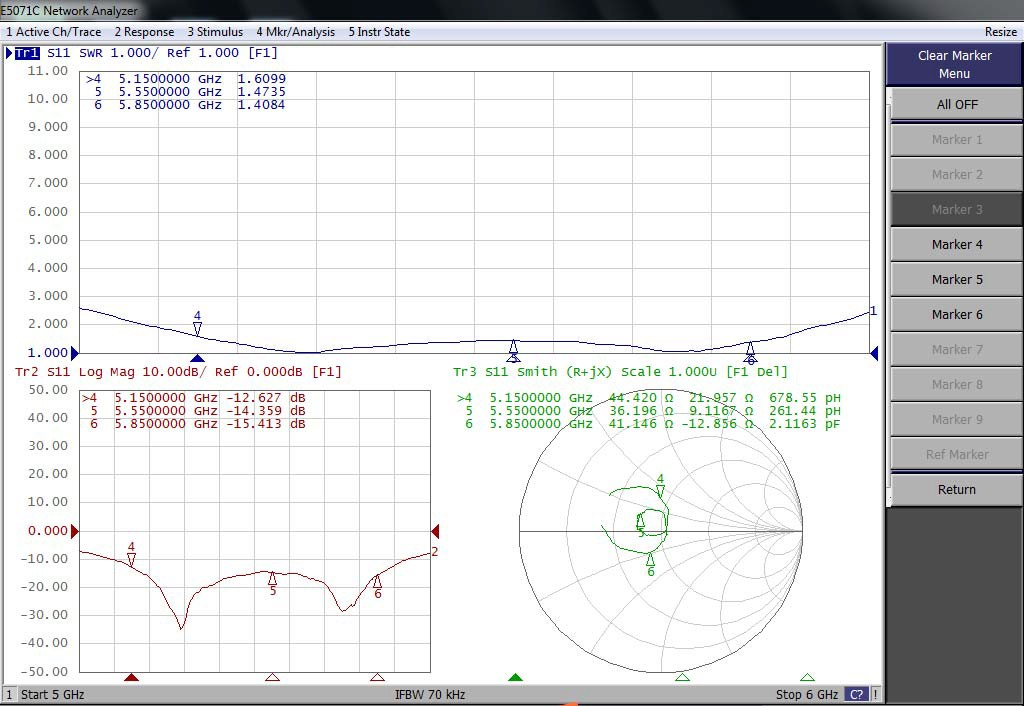

      5G ：


      端口驻波图


      3 天线方向图

      2.4G测试方向图如下：

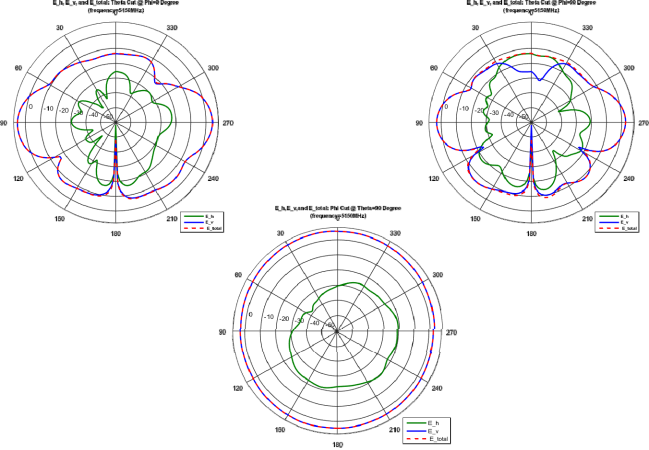

      5G测试方向图如下：
